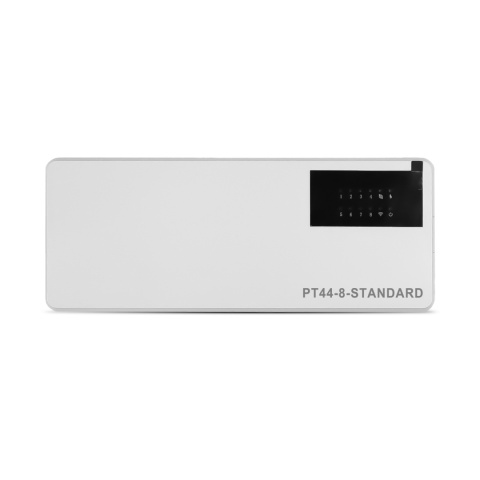

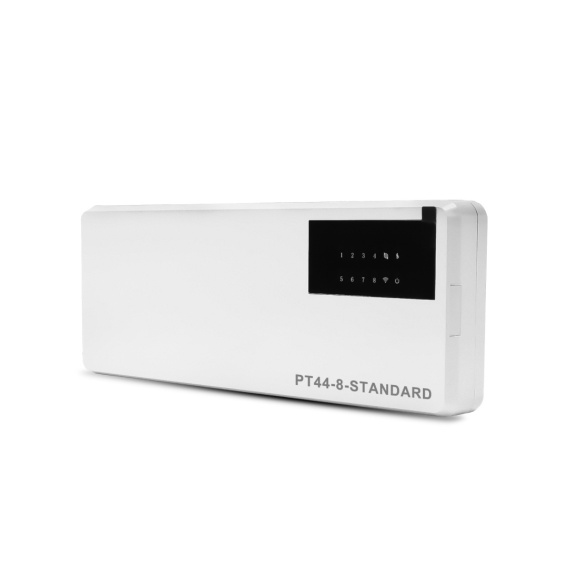

PT44-8 Centralna listwa sterownicza do pomieszczeń z ogrzewaniem podłogowym wodnym
| Wysyłka w ciągu | 48 godzin |
| Cena przesyłki | 15.1 |
| Dostępność |
|
| Waga | 0.15 kg |
| Kod kreskowy | |
| EAN | 8595689100735 |
Zamówienie telefoniczne: 501440309
| Zostaw telefon |
Sterownik PT44-8 STANDARD przeznaczony jest do sterowania siłownikami termoelektrycznymi
zaworów ogrzewania podłogowego.
Jednostka umożliwia sterowanie maksymalnie 8 strefami. Niezależne strefy ogrzewania
wykorzystujące 8-przewodowe termostaty pokojowe.

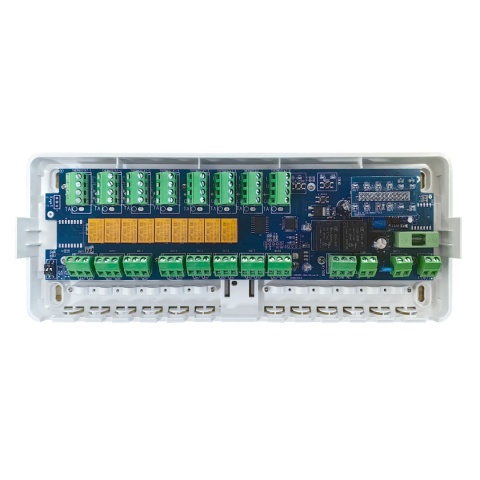

Każda strefa posiada zacisk służący do podłączenia siłowników termoelektrycznych.
Listwa posiada również wyjście do załączania pompy obiegowej oraz wyjście bez napięciowe
do załączania systemu grzewczego (np. kotła)
Po włączeniu termostatu danego kanału w pierwszej kolejności włącza się odpowiedni napęd
Pompa obiegowa i kocioł pozostają włączone do momentu, aż wszystkie strefy temperaturowe
FUNKCJA CHŁODZENIA:
Aktywuje się ją za pomocą przycisku na płytce (zapala się niebieska dioda LED).
W przypadku zastosowania tej funkcji styk kotła nie przełącza się, a na zaciskach CO pojawia się
Sygnał ten służy do aktywacji programu chłodzenia na termostatach.
KOMENTARZ:
- Wyjście z dowolnego z ośmiu termostatów uruchomi źródło ciepła (kocioł) i zewnętrzną pompę.
- Po uruchomieniu przynajmniej jednego kanału pompa zewnętrzna i kocioł zostają załączone z opóźnieniem 5 minut (regulowanym).
USTAWIANIE OPÓŹNIENIA URUCHOMIENIA KOTŁA I POMPY:
Funkcja ta zabezpiecza pompę i kocioł przed uszkodzeniami wynikającymi z częstego ich uruchamiania.
Domyślne ustawienie fabryczne to 5 minut, możesz zmienić na 0 minut , 5 minut, 10 minut , 15 minut zależnie od potrzeb.
UWAGA: Należy upewnić się, że przewody L i N są podłączone prawidłowo.
Nieprawidłowe podłączenie spowoduje nieprawidłowe działanie systemu.
PODŁĄCZANIE TERMOSTATU:
PODŁĄCZENIE ŹRÓDEŁ OGRZEWANIA :
Moc grzewcza jest kompatybilna z zaworem termoelektrycznym NC (otwartym po podaniu napięcia).
Do każdego pomieszczenia można podłączyć 2 siłowniki NC, jeśli chcesz podłączyć więcej zaworów termicznych, możesz podłączyć je równolegle.PODŁĄCZENIE ŹRÓDŁA CIEPŁA:
Skrzynka sterownicza zapewnia różne opcje sterowania urządzeniami grzewczymi/chłodzącymi,
Wyjścia dla zaworów termicznych - wyjście aktywne
230 V / 5 A ON / OFF (max. 4 zawory termiczne na strefę)
Wyjście do kotła - wyjście bez napięciowe max. 230V / 5A
Wyjście dla OC - 230 V / 5 A NC faza przełączana
PT44-8 Instrukcja obsługi
|
Parametry techniczne |
|
|
Zasilanie |
230 V AC / 50 Hz |
|
Maksymalna moc przełączana dla OC i kotła |
max. 5A AC1 |
|
Typ komunikacji termostatu |
przewodowy |
|
Maksymalna liczba termostatów |
8 |
|
Maksymalna liczba siłowników |
32 (4 na strefę) |
|
Maksymalna moc przełączania dla siłowników termicznych |
maks. 5A AC1 |
|
Temperatura pracy |
-20 °C do 60 °C |
|
Stopień ochrony |
IP20 |
